mahdavi3d

دومین SBIRS GEO به فضا پرتاب شد / هشدار زود هنگام موشك هاي بالستيك

Recommended Posts

من که مهندسی نخوندم . فوق اقتصاد دارم ولی وقتی این وسایل رو میبینم خیلی جذبش میشم
مثل همین ماهواره . یادمه رفته بودم برای خرید کامپیوتر جدید . یه مادربوردهایی بود که اصلا معلوم نبود چطور ساخته شدن.

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر
این سیستم چطور میتونه از ارتفاعی در حد ژئو، وسعتی در حد یک قاره آسیا رو تحت پوشش بگیره؟!! خیلی این برام عجیبه. مگر یک پرتاب موشک چقدر آثار گرمایی ایجاد می کند و اینها چقدر دوام دارند؟!

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر
Lord-Soldier گفت:


این سیستم چطور میتونه از ارتفاعی در حد ژئو، وسعتی در حد یک قاره آسیا رو تحت پوشش بگیره؟!! خیلی این برام عجیبه. مگر یک پرتاب موشک چقدر آثار گرمایی ایجاد می کند و اینها چقدر دوام دارند؟!




بله ممكنه خيلي عجيب به نظر بياد ولي خيلي عجيب تر ميشه اگر بدونيد آمريكا اولين ماهواره هشدار زودهنگام موشكهاي بالستيك خودش رو در سال 1960 يعني 53 سال پيش به فضا پرتاب كرد. اين سري ماهواره ها ميداس MIDAS نام داشتن و به تعداد 9 ماهواره در مدار به مدت 6 سال فعاليت كردند. همه اين ماهواره ها از سيكرهاي بسيار قوي فروسرخ برخوردار بودند.

بعد از بازنشسته شدن اين ماهواره ها سري ماهواره هاي DSP عملياتي شد و اولين آن در سال 1970 در مدار قرار گرفت و در كل 14 عدد از اين سري عملياتي شد.اين ماهواره ها همگي در مدار زمين آهنگ فعاليت ميكردن.

بعد از اونا هم كه سبيرس در حال جايگزين شدن هست و براي ساليان دراز عملياتي ميمونه.

http://www.af.mil/in...sheet.asp?id=96

http://www.gwu.edu/~...BB235/index.htm

ما نبايد سطح تكنولوژي خودمون رو با امثال اين ماهواره ها مقايسه كنيم و به تواناييش شك كنيم. اونايي كه اين ماهواره ها رو براي اولين بار ساختن خيلي سال قبلش اولين جستجوگرهاي فروسرخ رو ساخته بودن و قدم به قدم به چنين مرحله اي رسيدن.



ویرایش شده در توسط mahdavi3d
  • Upvote 2
  • Downvote 1

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر
بحث شک نیست، بحث فهمیدن روش کار کردن این تکنولوژی است.
البته شما هم خوب تو سر مال زدی ها! مگه سطح تکنولوژی ما چشه؟ بالاخره تو 30 سال راهی رو رفتیم که بعضی کشورها تو قرنها رفتند.

برگردیم به موضوع، سوالم اینه که میدان دید هر کدام از اینها چقدره؟ آیا هرکدوم مثلا یک سطح وسیعی از زمین رو می بینند، یا اسکن می کنند؟
  • Upvote 3

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر

خدا نكنه من بخوام خودمون و دستاوردهامون رو كوچيك بشمرم. به قول شما ما تو يه برهه زماني كم كارايي كرديم كه خيليا سالها براش زحمت كشيدن. حالا ازچه راه هايي به اين دستاوردا رسيده باشيم جاي بحث داره كه بعضيا بهش ميگن ميان بر.

استاد مسائل فضايي هم آقاي مهدوي هست ولي من با توجه به مطالب مختصري كه خوندم متوجه شدم كه كلا ماهواره سبيرس در 2 مدل هست . يكي زمين آهنگ كه سر جاش ثابته و يكي هم تو مدار مولنيا.

SBIRS GEO كه سر جاش ثابته ميتونه نصف كره زمين يعني 180 درجه رو پوشش بده ولي براي اينكه سطح دقت بالا بره براي هر ماهواره پوشش 90 درجه تعريف شده .

نوع دوم SBIRS HEO هست كه تو مدار مولنيا(مدار بسيار بيضوي نيمه قطبي) قرار ميگيره و نقطه اوجش بالاي قطب شمال هست و حذيذش قطب جنوب و اونم پوشش نيمه كره زمين رو داره.

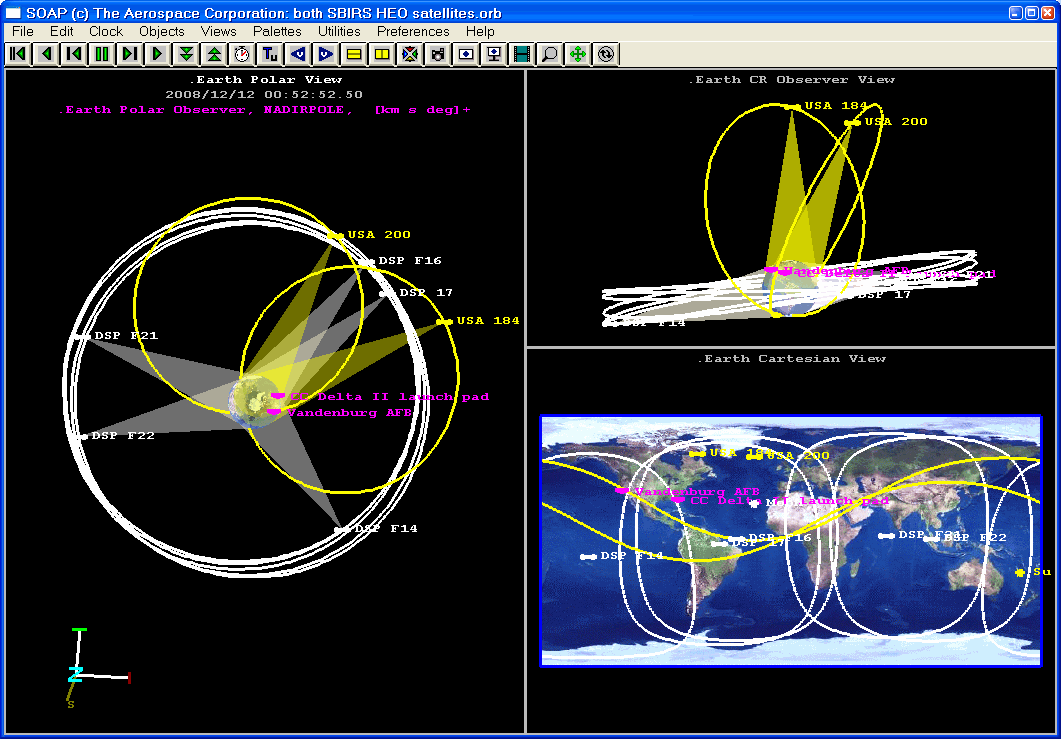

اين دو تا عكس رو ببين:

http://www.armscontr...images/1236.gif

http://www.armscontr...images/1238.jpg

و اين سايت ها كه ويديو هاي خيلي خوبي داره:

http://www.lockheedm...ucts/sbirs.html

http://www.au.af.mil...pc-fs/sbirs.htm

ویرایش شده در توسط mahdavi3d
  • Upvote 1

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر
دقیقا سوالم اینه: این ماهواره ها از 36 هزار کیلومتری عکسی می گیره که حدود یک سوم مساحت زمین رو پوشش میده یعنی 150 میلیون کیلومتر مربع!!! چطوری این کار رو میکنه؟ یعنی شلیک یک موشک از 36000 کیلومتری اونقدر اثر حرارتی داره که این ماهواره میتونه مشاهده اش کنه؟ خیلیه 150 میلیون کیلومترمربع! یعنی 100 تا ایران! یعنی 150 میلیون میلیون متر مربع. قدرت تفکیک این ماهواره چقدره؟ هر چند متر مربعش یک پیکسل هست؟ اگر قدرت تفکیک صدمتر داشته باشد هر عکسش باید 15 گیگاپیکسل باشد! در هر دقیقه چند عکس می گیرد؟ چطوری به زمین ارسال می کند؟ کدام پهنای باندی می تواند اینقدر اطلاعات را منتقل کند؟
  • Upvote 1

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر

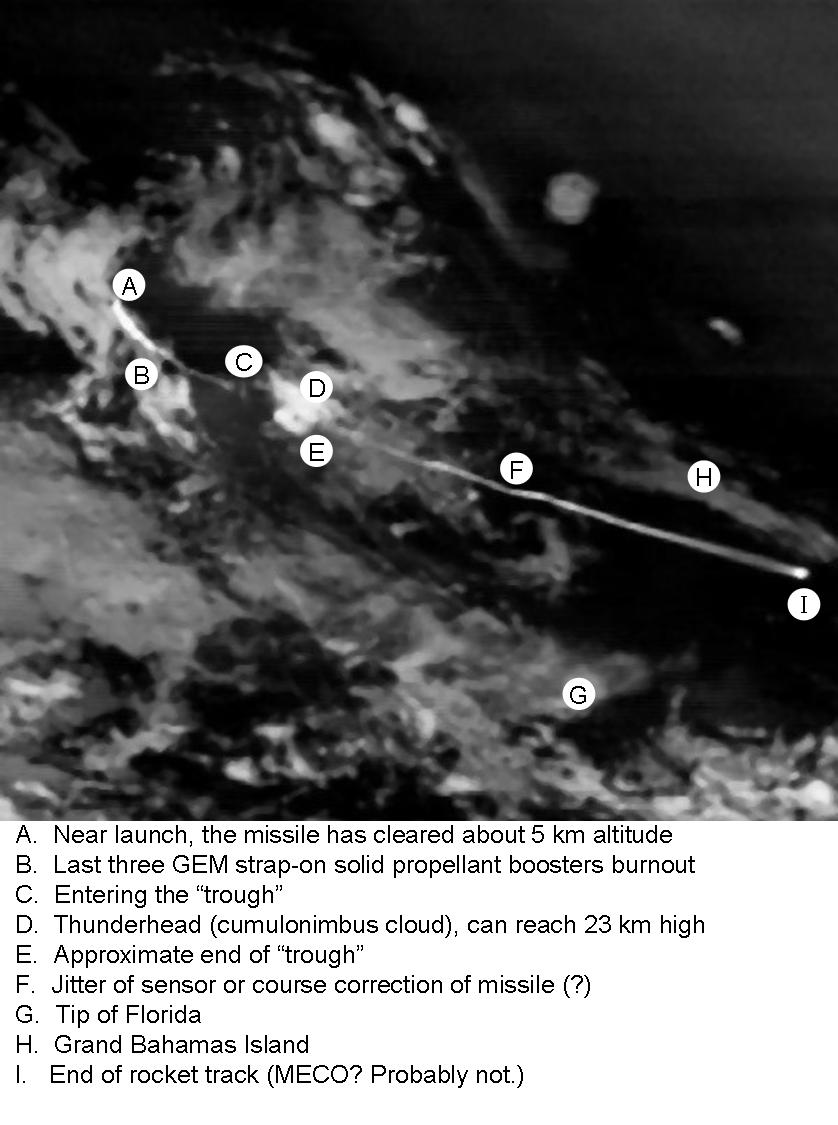

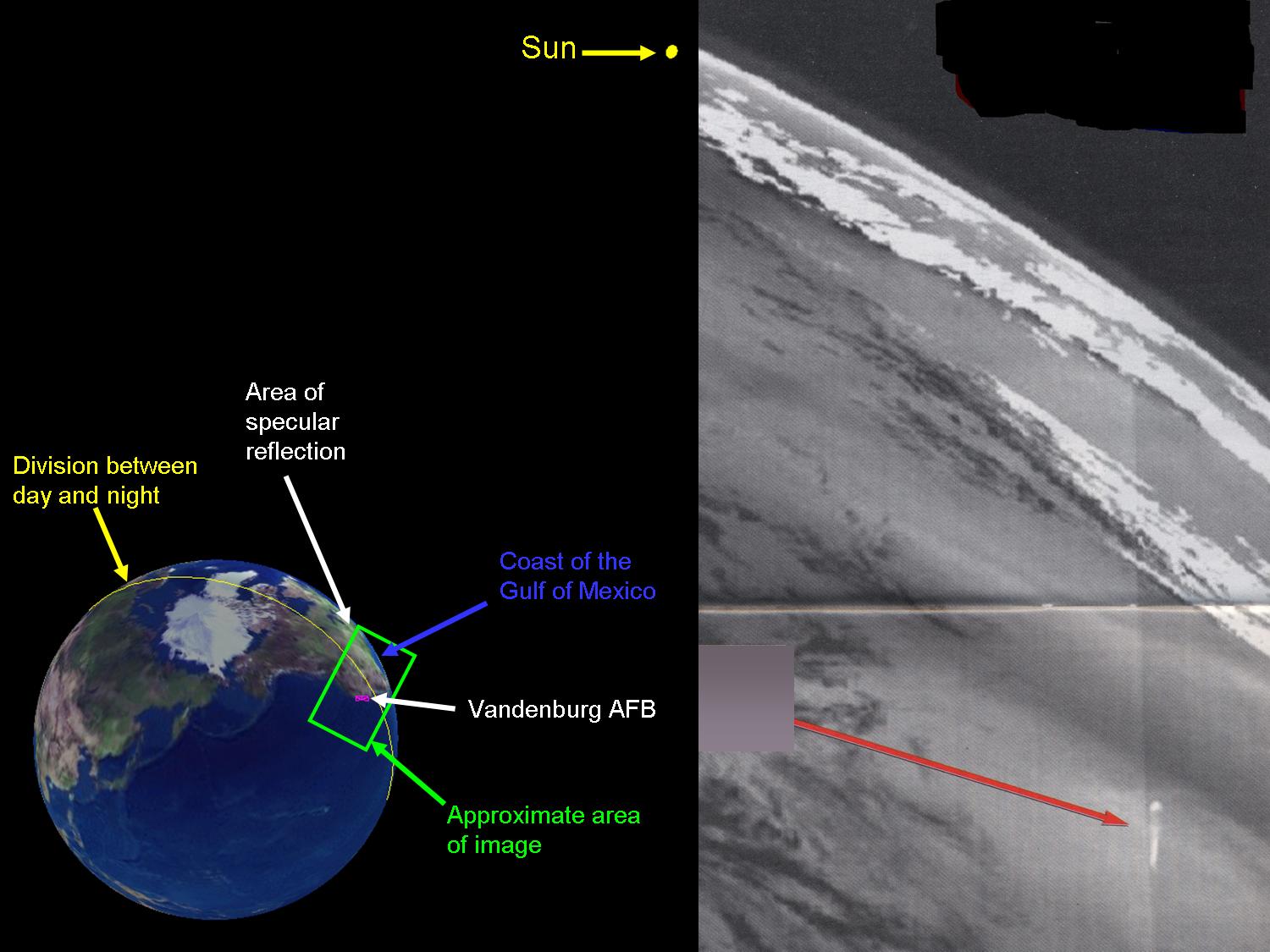

اين اطلاعاتي كه شما ميفرماييد خيلي تخصصي ميشه كه من خبر ندارم ولي توي عكس دومي كه تو پست قبلي گذاشتم به خوبي ميتونيد اثر پرتاب يه راكت دلتا 4 رو از پايگاه وندنبرگ كاليفرنيا رو ببينيد. همين طور توي اين عكسي كه الان ميذارم:
http://www.armscontrolwonk.com/images/1233.jpg

موضوعات و عكس هاي مربوط به تشخيص ماهواره سبيرس و دي اس پي از پرتاب راكت ها و موشك ها . منابع از سايت:

http://forden.armscontrolwonk.com/archive/2135/sbirs-heo-2-checkout-picture
http://forden.armscontrolwonk.com/archive/2137/sbirstwo-heads-are-better-than-one
http://forden.armscontrolwonk.com/archive/2133/sbirswow
http://forden.armscontrolwonk.com/archive/2134/sbirs-signal-and-background

ویرایش شده در توسط mahdavi3d
  • Upvote 1

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر
عجب! از روی عکسها معلوم شد که اثر حرارتی موشک خیلی زیاد و بزرگه به طوری که لازم نیست خیلی تفکیک بالایی داشته باشه. یعنی یک خط به اندازه یک کشور میندازه!
البته دقیق معلوم نخواهد شد که از کجا شلیک شده و ... اما خب اینها اخطار زودهنگام هستند و وظیفه ای از این جهت ندارند.

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر

پنجره پرتاب بین ساعات 21:21 تا 22:01 روز 19 مارس 2013 میلادی به وقت گرینویچ (51 دقیقه بامداد تا 01:31 روز 30 اسفند 1391 هجری شمسی) باز خواهد بود.
پروفایل پرتاب / قراره صاف بیاد بالا سرمون :tongue: :chatterbox: و البته بالا سر روسیه big_grin (البته ممکنه این دقیق نباشه! نمی دانم، احتمالا مدار نهایی محرمانه باشد!)



پیکربندی پرتابگر:

تصاویر بیشتر:


thumb_5492282532_5d08bd1310_b~0.jpg thumb_8384664230_30024ba597_c.jpg thumb_8384664488_89f09fb7c1_b.jpg thumb_8386204019_336b4680db_b.jpg





thumb_av_sbirsgeo2_e1.jpg thumb_av_sbirsgeo2_e2.jpg thumb_av_sbirsgeo2_e3.jpg thumb_av_sbirsgeo2_e4.jpg

thumb_av_sbirsgeo2_e5.jpg thumb_av_sbirsgeo2_m1.jpg thumb_av_sbirsgeo2_m2.jpg thumb_av_sbirsgeo2_m3.jpg

thumb_av_sbirsgeo2_m4.jpg thumb_av_sbirsgeo2_m5.jpg thumb_av_sbirsgeo2_m6.jpg thumb_av_sbirsgeo2_r1.jpg

thumb_av_sbirsgeo2_r2.jpg thumb_av_sbirsgeo2_r3.jpg thumb_av_sbirsgeo2_r4.jpg

thumb_av_sbirsgeo2_r5.jpg thumb_av_sbirsgeo2_r6.jpg thumb_av_sbirsgeo2_r7.jpg

ویرایش شده در توسط mahdavi3d
  • Upvote 3

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر

فرایند پرتاب راس ساعت 21:21 به وقت گرینویچ آغاز شد.
لحظاتی پیش، طبقه فوقانی پرتابگر (موسوم به سنتار) دومین فرایند سوزش خود را به پایان رساند. جدایش ماهواره برای 15 دقیقه دیگر برنامه ریزی شده است.

-----------

ماهواره با موفقیت جدا شد.
تصاویر و ویدئو پرتاب در ساعات آینده.

ببخشید که ارسال متوالی دادم. تاپیک بالا بیاید.

ویرایش شده در توسط mahdavi3d

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر

تصاویر پرتاب





thumb_SBIRS-2_6.jpg thumb_SBIRS-2_15.jpg thumb_SBIRS-2_12.jpg thumb_SBIRS-2_11.jpg

thumb_SBIRS-2_10.jpg thumb_SBIRS-2_14.jpg thumb_SBIRS-2_19.jpg thumb_SBIRS-2_9.jpg

thumb_SBIRS-2_16.jpg thumb_SBIRS-2_18.jpg thumb_SBIRS-2_20.jpg

منبع:
http://www.launchphotography.com/SBIRS-2.html


ویدئو پرتاب




دانلود (حجم: 25.11 مگابایت)





اسکرین شات:
thumb_sbirs_geo_2_l_02.jpg thumb_sbirs_geo_2_l_03.jpg thumb_sbirs_geo_2_l_04.jpg thumb_sbirs_geo_2_l_05.jpg thumb_sbirs_geo_2_l_06.jpg



ویدئو؛ لحظات برجسته ماموریت آماده سازی و پرتاب




دانلود (حجم: 35.33 مگابایت)





ببخشید که ارسال متوالی دادم. تاپیک بالا بیاید.

ویرایش شده در توسط mahdavi3d
  • Upvote 2

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر

پنجشنبه 19 دی 1398 سایت The Aviationist به نقل نیویورک تایمز  مدعی شد امریکا از طریق ماهواره های هشدار زود هنگام شناسایی فروسرخ برای کشف اولیه شلیک موشکهای بالستیک موسوم به SBIRS اثرات فروسرخ شلیک موشک پدافندی به سمت هواپیمای بوئینگ 737 اوکراینی پس از تیک آف از فرودگاه امام خمینی را تشخیص داده است ....



لینک مقاله : https://theaviationist.com/2020/01/11/iran-admits-to-mistakenly-shooting-down-ukrainian-737-with-anti-aircraft-missile/





ویرایش شده در توسط lockheedf-22
  • Like 1
  • Upvote 4

به اشتراک گذاشتن این پست


لینک به پست
اشتراک در سایت های دیگر


https://danielmarin.naukas.com/2017/01/22/lanzamiento-del-satelite-de-alerta-temprana-sbirs-geo-3-atlas-v-401/



ابتدا باور بر این بود که سیستم سیبرز با هزینه 5 میلیارد دلاری و اولین پرتاب در سال 2002 کار خود را آغاز خواهد کرد. اما اولین پرتاب تا 9 سال بعد اتفاق نیافتاد، و برآورد هزینه برنامه برای شش ماهواره سیبرز در سال 2016 به 19 میلیارد دلار، یعنی حدود چهار برابر تخمین اولیه رسید.

سنسورهای سیبرز قادر به ردیابی هرگونه اتفاق حرارتی به اندازه کافی بزرگ هستند. این سیستم فقط در سال 2014 بالغ بر 8000 رویداد حرارتی چون فلش آتش توپخانه و انفجارها را به فرماندهان گزارش کرده است. این رقم در سال 2015 به 10000 رویداد رسید (یک رویداد بر ساعت)

سیستم قدیمیتر DSP  هر ده ثانیه زمین را یک بار اسکن می کند، گفته می شود که سیبرز سریعتر از DSP اسکن می کند.

سنسور مادون قرمز CHIRP که به عنوان یک محموله جانبی بر روی ماهواره مخابراتی SES-2 در مدار قرار گرفت، بیش از 300 ترابایت دیتا از 70 پرتاب راکتی و سایر انواع رخدادهای حرارتی را مشاهده کرده است. نیروی هوایی بیش از 400 رخداد پرتاب راکتی را در سال 2015 رصد کرده است.

http://www.spacenewsmag.com/feature/unlocking-the-sbirs-data-revolution/



فرماندهی فضایی نیروی هوایی آمریکا چهارمین ماهواره سیبرز ( SBIRS-4 ) را در ژوئن 2019 به عنوان یک ماهواره عملیاتی در معماری سیستم پیش اخطار موشکی به خدمت پذیرفت. این ماهواره در ژانویه 2018 به فضا پرتاب شده بود.

طبق برنامه ها قرار است که پنجمین و ششمین ماهواره سیبرز در سال های 2020 و 2021 توسط لاکهید مارتین تحویل شوند.

 در سال 2018 تصمیم یوساف بر این شد که دیگر به سراغ سفارش هفتمین و هشتمین ماهواره سیبرز نرود و در عوض تمرکز خود را بر برنامه جایگزین ماهواره های "نسل بعد نظارت مداوم مادون قرمز" ( next-gen OPIR ) که قرار است توسط لاکهید مارتین و اینبار با سرعت بیشتر، ساخته شود، قرار دهد.

https://spacenews.com/air-force-reports-progress-in-missile-defense-satellite-programs/
